產品簡介：

HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵也可稱為容積式泵，旋轉活塞泵，活塞轉子泵，是自吸、無閥、正排泵。流量與轉速成正比，可以輸送各種粘稠的或含有顆粒物的介質。泵結構緊湊，輸送過程中對介質的剪切力小，運行平穩，振動小。

HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵用途廣泛，在自吸、氣液混輸、泥漿輸送等方面表現優異；對腐蝕性強、粘度高或對脈動敏感的介質特別合適?？煽俊⒐澞?、堅固是這款凸輪轉子泵的主要特征。

HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵特點：
一、_的自吸和高揚程。
二、可輸送汽、液、固混合介質。
三、效率高、噪聲低、振動小、運轉壽命長、安裝靈活、易檢修、省電、省時、工作原理流暢合理。
四、轉子泵可用于輸送粘度很高的物質，所以又稱膠體泵。
五、_的轉子設計，提高了介質的高通過性，不會堵塞。
六、轉子泵可以方便輸送壓力較高的介質，如150kgf/cm2，適宜于長距離或高阻力定量輸送。
七、反向輸送：介質輸送方向可以通過改變轉子轉向而改變，特別使用在裝料和卸料場合。
八、中間隔離腔，填充有潤滑油，避免泵送介質造成油污染。
九、驅動軸：軸套能防止腐蝕，被輸送的介質不會與軸接觸。
十、維修方便：現場可維修（不用在設備上拆下）打開一塊蓋_可快速更換過流

部件。

產品詳情：

A.HTLB泵共有6個系列，24中泵型；流量范圍從0.2-4000m3/h

B.泵腔軸為雙支撐軸，運行平穩、流量大、壓力高、壽命長

C.機械密封，專利設計，_泵有效，平穩的運行

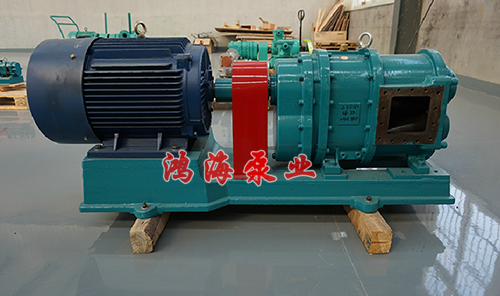

           HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵

                        品質源于創新









HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵是一種容積泵，特別適合輸送各種粘稠、含固體顆粒、纖維、耐磨、要求嚴格密封、氣液相混、自吸、需正反轉輸送等場合。

HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵適合于多種應用場合：

日用化工：AES、LAS、AOS、K12、甘油、山梨醇、脂肪醇、洗面奶、洗發精、洗潔精、沐浴露、護膚霜、牙膏、洗衣粉料漿等。

精細化工：燃料、顏料、各種中間體、各種漿料、化工助劑、皮革助劑、硅油、粘膠劑、皮鞋油、懸浮液、各種膠體料等。

石油化工：稠油、重油，汽、液、固三相原油，油泥、瀝青、油脂、潤滑油、各種催化劑、多元醇、化纖料漿、水煤漿、汽油、柴油、航空煤油。

涂 料：油漆、涂料、油墨、絕緣漆、樹脂、助劑、有機溶劑等。

涂 料：巧克力、煉乳、酸奶、蜂蜜、果醬、冰淇淋、牛奶、酵母泥漿、肉漿、果凍、調味品、酒糟、大豆蛋白等。

醫 藥：各種牙膏、浸膏、藥乳液、藥丸糊、糖漿、保健品、藥劑。

造 紙：紙漿、膠粘劑、涂料、聚丙烯酰胺、碳酸鈣混合物等。

環 保：污水、污泥、藥劑、懸浮物、糞肥、肥料溶液等。

化 纖：粘膠漿粥、維綸漿料、腈綸漿料、氨綸漿料、聚酯切片、丙綸、人造纖維、功能性纖維等。



 凸輪轉子泵亦可稱為容積泵、旋轉活塞泵、活塞轉子泵，在石油以及市政行業應用廣泛---中石油、中石化、中海油



















 產品系列：





  HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵

 在不同工位的應用，也可以作為您初步選型的依據！





參數介紹：



型號	流量 m3/h	壓力 MPa	大功率 kw	轉速 r/min	泵效率 %	氣蝕余量 m
HTLB25	0.2-5	0-1.2	3	50-960	0-57	2.5
HTLB40	4-8	0-1.4	5.5	50-960	0-58	2.8
HTLB50	8-18	0-1.8	5.5	50-960	0-59	2.9
HTLB65	18-40	0-1.8	37	50-620	0-60	3.2
HTLB80	25-70	0-1.4	37	50-620	0-70	3.5
HTLB100	50-100	0-1.8	37	50-620	0-73	4
HTLB125	100-140	0-1.6	75	50-550	0-73	4.3
HTLB150	140-200	0-1.4	75	50-550	0-75	4.5
HTLB200	180-250	0-1.2	75	50-550	0-78	5
HTLB200大	220-380	0-1.8	250	50-500	0-76	5



整體結構：











工廠成品展示剖面圖：











內部配件：





 零部件轉子





 零部件機械密封：







HTLB凸輪轉子泵 / 無堵塞排污泵 / 高粘度轉子泵拆卸方法：
一、快速拆卸泵蓋：打開泵蓋后可以快速更換過流部件；
二、轉子：專利的高粘度無堵塞轉子泵的轉子有多種結構，轉子尖部可更換，全包覆，還有螺旋形的設計，可以達到無壓力脈動。材料可選外包覆彈性體的鑄鐵轉子和不銹鋼轉子，包覆材料有_橡膠、人造橡膠、PTEE等。
三、密封：高粘度無堵塞轉子泵的標準密封為結實耐用的機械密封，另有雙重機械密封和填料密封可供選擇。
四、反向輸送：介質輸送方向可以通過改變轉子轉向而改變，特別適合使用在裝料和卸料場合。
五、整體結木式結構：變速箱、同步齒輪箱與泵殼均采用整體結木式結構，緊湊短小，占用很小空間，無需配備變速機，大流量直通道輸送。
六、防污染：中間隔離腔使輸送腔和傳動腔分離，被輸送介質不接觸傳動腔。延長壽命。
七、低維修成本：所有磨損部件極為堅固、耐用、便宜。
八、泵殼：泵殼材料有高性能的鑄鐵、球墨鑄鐵或不銹鋼可選，并采用DIY設計大大延長了泵的使用壽命。泵殼內襯硬化鋼、不銹鋼、塑料或者橡膠以保護泵殼。
